專利號：ZL 2022 2 1333854.8

測試對象與內容：

測試對象：埋置于土/混凝土中的鋼質護欄立柱

測試內容：長度、埋入深度

方法：

沖擊彈性波法：柱頭截面激發出脈沖信號，在立柱另一端發生反射，通過信號分析軟件計算出彈性波傳播時間，結合實際彈性波波速，得出埋入深度。通過采用本公司的一系列自由振動及噪聲抑制技術、反射信號抽取技術，有效地克服了護欄立柱這樣的中空薄壁結構測試中的難題。

特點：

 主機采用多層電路設計原理實現了超小型、超輕便的結構，攜帶方便（全套儀器單人即可攜帶）；

    操作快捷簡便，現場無需拔樁即可快速檢測，每根立柱測試小于5分鐘（單次單點測量小于1分鐘）；

    測試范圍廣：Z大測量深度可達5m；

    主要元器件均采用進口軍工級器件，可靠性高，耐久性強。

    主機采用金屬機身配有10.1寸IPS屏，分辨率高達1920*1080（HD Graphics 500），內存4G，存儲容量64G；

    支持WIFI、攝像頭(200萬)、藍牙4.0、USB3.0、Micro HDMI、TF卡擴展（Z高128G）；

組成：

鋼質護欄立柱埋深沖擊彈性波檢測儀由數據采集系統、激振裝置及10.1寸平板電腦等組成。

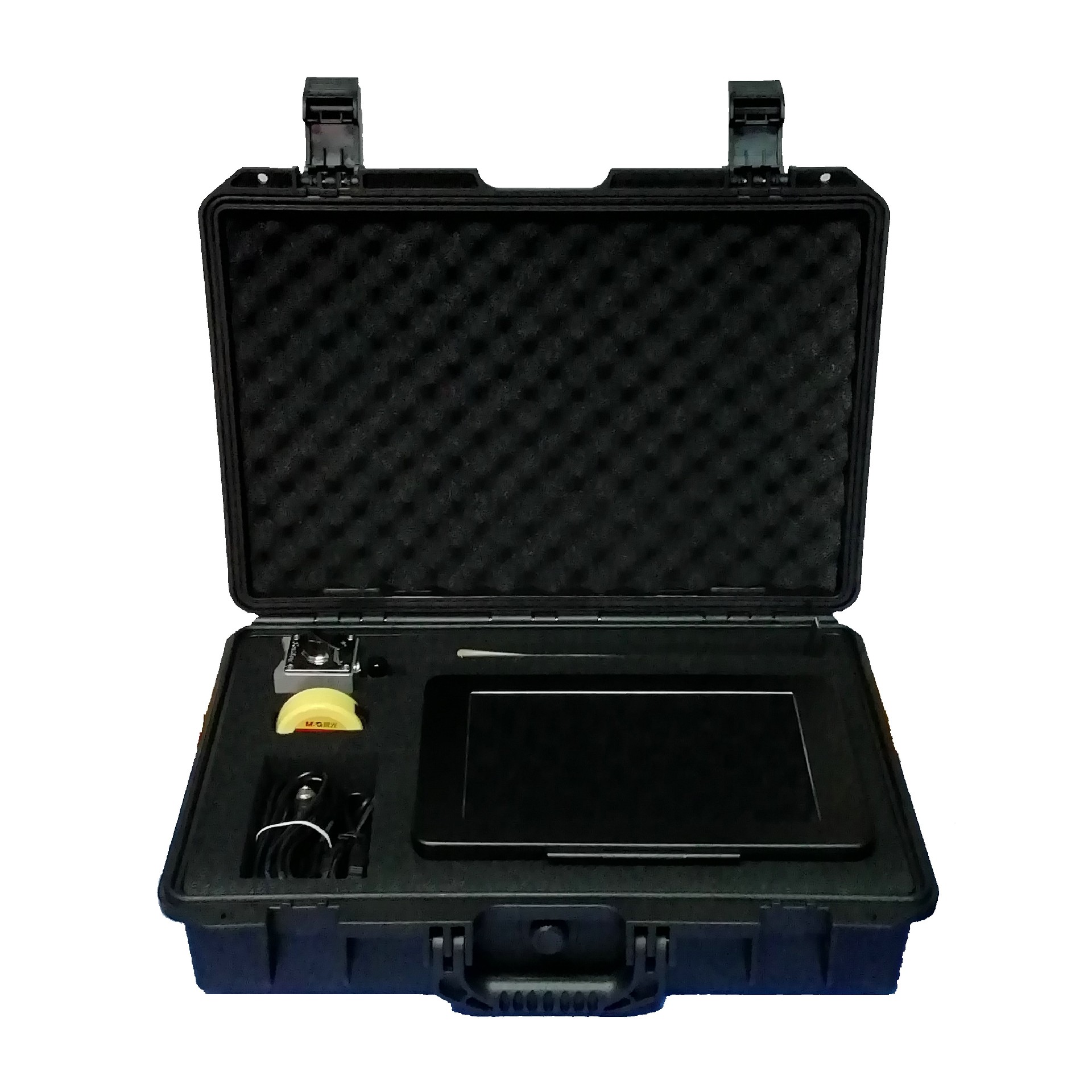

儀器標準配置：測量傳感器（含磁力座及固定支架）、測量線纜、測量主機、10.1寸平板電腦、激振裝置（小錘）、卷尺等。

技術參數：

AD分辨率： 24位

采集頻率： 250KHz（可調）

z大采集： 4096

分 辨 率： 小于1cm

測試范圍： 0.6m～5.0m

檢測速度： 小于5分鐘/根（單次單點測量小于1分鐘）

放大倍數： 1、2、4、8（可選）

噪聲處理： 平滑/LPF/BPF/HPF

頻譜分析： FFT/相關分析

環境溫度： -10℃～50℃

相對濕度： ≤90%RH

外形尺寸： 數據采集器：160mmX110mmX30mm  主機：258mmX159mmX10.5mm
