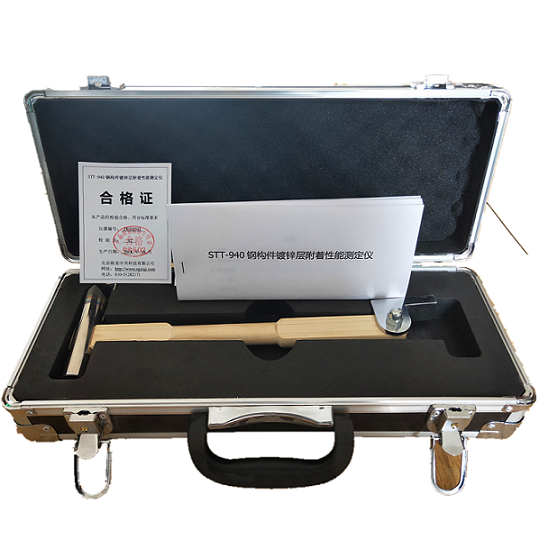

范圍：本儀器適用于公路用鋼構件鍍鋅層附著性能測定儀的生產、檢驗使用。結構：鋼構件鍍鋅層附著性能測定儀有錘頭、錘柄及底座三個構件組成。外觀：錘頭表面應光滑、平整、不易磨損和無銹蝕；錘柄表面應光滑、平整、無毛刺。錘頭與錘柄結合應牢固；底座與錘柄之間應活動靈活。外型尺寸錘頭、錘柄及底座公稱尺寸及允許偏差見
范圍：本儀器適用于公路用鋼構件鍍鋅層附著性能測定儀的生產、檢驗使用。
結構：鋼構件鍍鋅層附著性能測定儀有錘頭、錘柄及底座三個構件組成。
外觀：錘頭表面應光滑、平整、不易磨損和無銹蝕；錘柄表面應光滑、平整、無毛刺。錘頭與錘柄結合應牢固；底座與錘柄之間應活動靈活。外型尺寸錘頭、錘柄及底座公稱尺寸及允許偏差見下表所示。
材料和質量:錘頭采用45號鋼，質量為210±10g,表面鍍鉻。
﹡錘刃硬度（肖氏）不低于40HS。
﹡錘柄采用橡木，質量為70±10g。
﹡底座采用Q235鋼，表面鍍鉻。
﹡錘頭、錘柄及底座公稱尺寸及允許偏差
錘頭、錘柄及底座公稱尺寸及允許偏差
構件名稱 | 公稱尺寸及允許偏差 | |||||
錘頭 | L（mm） | F(mm) | ￠1(mm) | a(°) | 錘刃切面平整度（UM） | 刃口寬度 |
100±2 | 60±1 | 20±1 | 90±1 | ≤8 | ≤0.1 | |
錘柄 | A(mm) | B(mm) | C(mm) | D(mm) | ￠2（mm） | N(mm) |
275±5 | 100±2 | 105±2 | 27±1 | 20±1 | 15°-1 | |
底座 | E(mm) | H(mm) | G(mm) | K(mm) | M(mm) | |
25±1 | 30±1 | 15。+1 | 22±1 | 60±1 | ||
