概述

　 地質體每時每刻都在由向外部發射紅外能量，并形成紅外輻射場。地質體由內向外發射紅外輻射時，必然會把地質體內部的地質信息，以紅外電磁場的形式傳遞出來。
當隧道前方和外圍介質相對比較均勻，且不存在隱蔽災害源時，沿隧道走向分別對頂板、底板、左邊墻、右邊墻向外進行探測，所獲得的紅外探測曲線，具有正常場 特征。當隧道斷面前方或隧道外圍任一空間部位存在隱蔽災害源時，隱蔽災害源產生的災害場就一定會迭加到正常場上，使正常場中的某一段曲線發生畸變，畸變段 稱作紅外異常。紅外探測就是根據紅外異常來確定隱蔽災害源的存在。隱蔽災害源是指含水?dāng)鄬?、含水溶洞、地下暗河?/span>

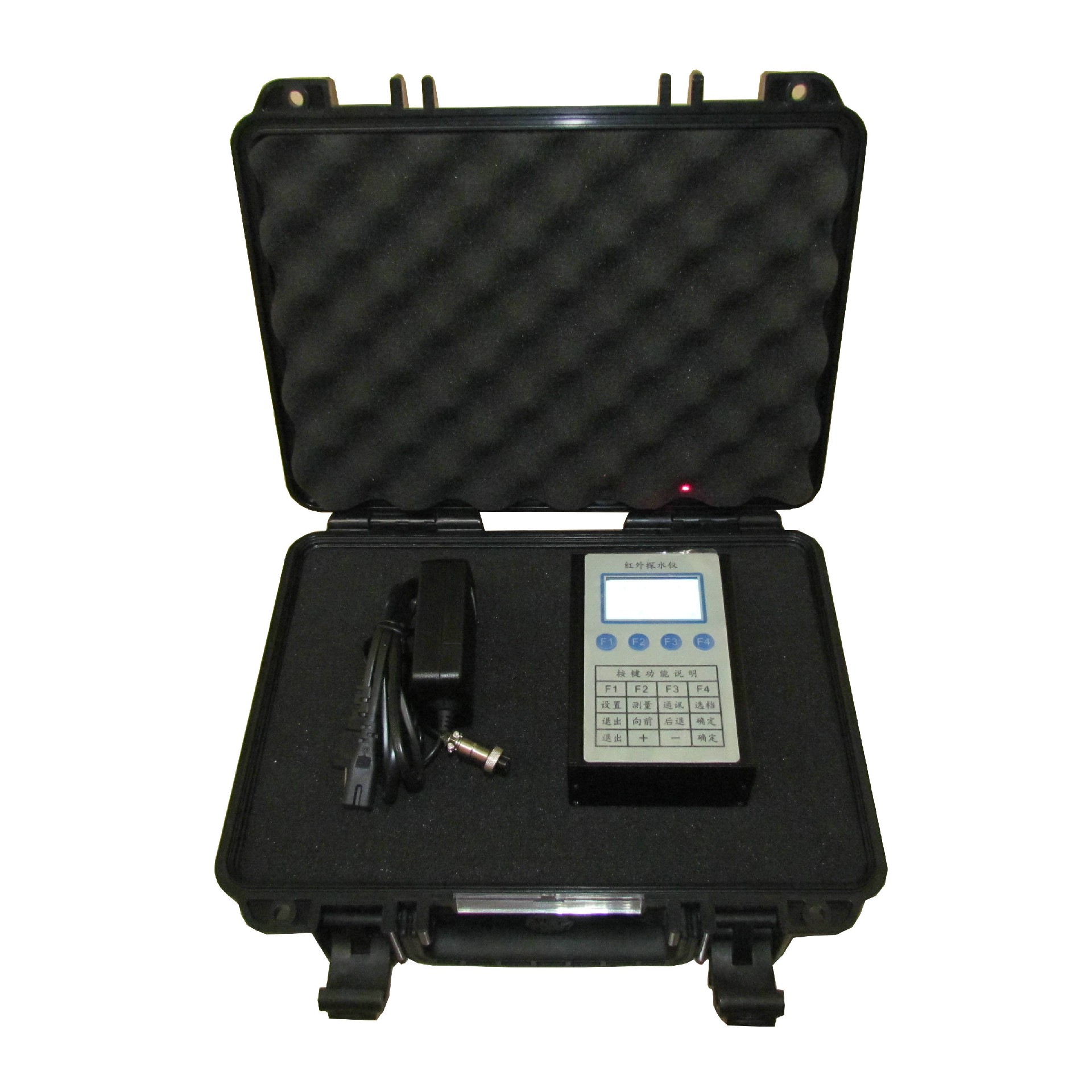

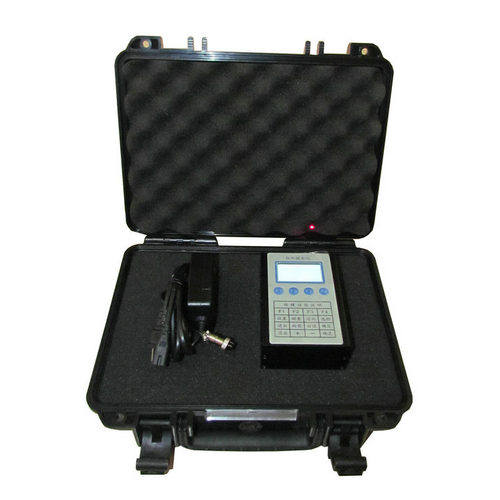

HW－305型紅外探測儀，它可將探測場強數據儲存在儀器內，用通訊電纜與微機連接后，可將探測數據直接傳輸至微機，實現快速準確成圖。

作用
在復雜地質條件下，特別是巖溶發育地區，相對掘進隧道的隱伏水體或含水構造，除了出現在掘進前方之外，還可能出現在頂板上方、底板下方、兩邊墻外部。針對復雜水文地質特點，紅外探測儀可實現全空間全方位探測。其具體地質預報內容如下：
1、 通過超前探測可預報掘進前方30米范圍內有無含水?dāng)鄬雍腿芏础?/span>
2、 通過對頂板上方探測，可確定隧道上方30米范圍有無含水層或含水構造。
3、 通過對底板下方探測，可了解下方有無含水構造，以預防滯后突水。
4、 分別向兩邊墻外部探測，了解30米范圍內有無含水體或者含水?dāng)鄬樱灶A(yù)防含水?dāng)鄬釉谇胺脚c隧道相交造成大突水。

使用環境條件：

溫度：00C一＋400C

濕度：應不大于80％。在潮濕環境工作不應超過8小時。

大氣壓力：（0.8－1.1）×105Pa。

無腐蝕性氣體和強電磁場干擾。

技術參數：

存儲數據：500組

瞄準方式：紅色激光。

電    源：鎳氫可充電電池

電源電壓：1.2V×5

電流參數：正常工作電流為：28mA
