測試對象與內容：

◆ 錨桿、錨索長度與注漿密實度檢測

◆巖錨梁等重要部位的長自由端注漿密實度檢測

◆ 錨桿、錨索注漿缺陷位置檢測

◆ 公路鋼質立柱長度與埋深檢測

方法：

沖擊彈性波法：在截面激發出脈沖信號，在另一端將會發生反射，通過信號分析軟件計算出彈性波傳播時間，結合實際彈性波波速，得出錨桿長度等信息。通過采用本公司獨創的一系列自由振動及噪聲抑制技術、反射信號抽取技術，對信號進行處理和分析，可以確定錨桿長度以及灌漿的整體質量。

特點：

主機采用多層電路設計原理實現了超小型、超輕便的結構，攜帶方便（全套儀器單人即可攜帶）；

操作快捷簡便（單人可操作），現場可快速檢測；

測試范圍廣：Z大測量長度可達20m；

主要元器件均采用進口軍工級器件，可靠性高，耐久性強。

主機采用10.1寸IPS屏，分辨率高達1920*1080（HD Graphics 500），內存4G，存儲容量32G/64G（可選）；

支持WIFI、攝像頭(選配)、藍牙4.0、USB3.0、Micro HDMI、TF卡擴展（Z高128G）；

組成：

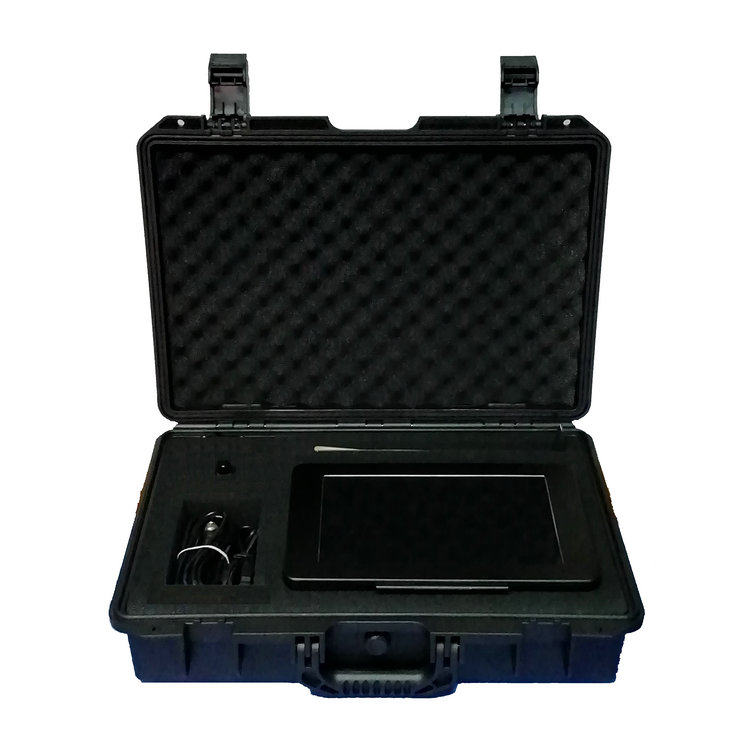

錨桿質量檢測儀由主機（包括數據采集系統）、測量傳感器、激振裝置、測量電纜及控制電纜等組成。

標準配置：主機（含數據采集系統）、測量傳感器、激振裝置（小錘）、測量線纜、控制電纜等。

技術參數：

AD分辨率： 24位

采集頻率： 250KHz（可調）

Z大采樣點數：1M（100萬個）

分 辨 率： 小于1cm

測試范圍： 可達20m

屏幕顯示： 10.1寸IPS屏，分辨率高達1920*1080（HD Graphics 500）

存儲容量： 32G（標配）/64G（選配）

放大倍數： 1、2、4、8（可選）

噪聲處理： 平滑/LPF/BPF/HPF等

頻譜分析： FFT/相關分析

環境溫度： -10℃～50℃

相對濕度： ≤90%RH

外形尺寸：主機：285mmX190mmX48mm
