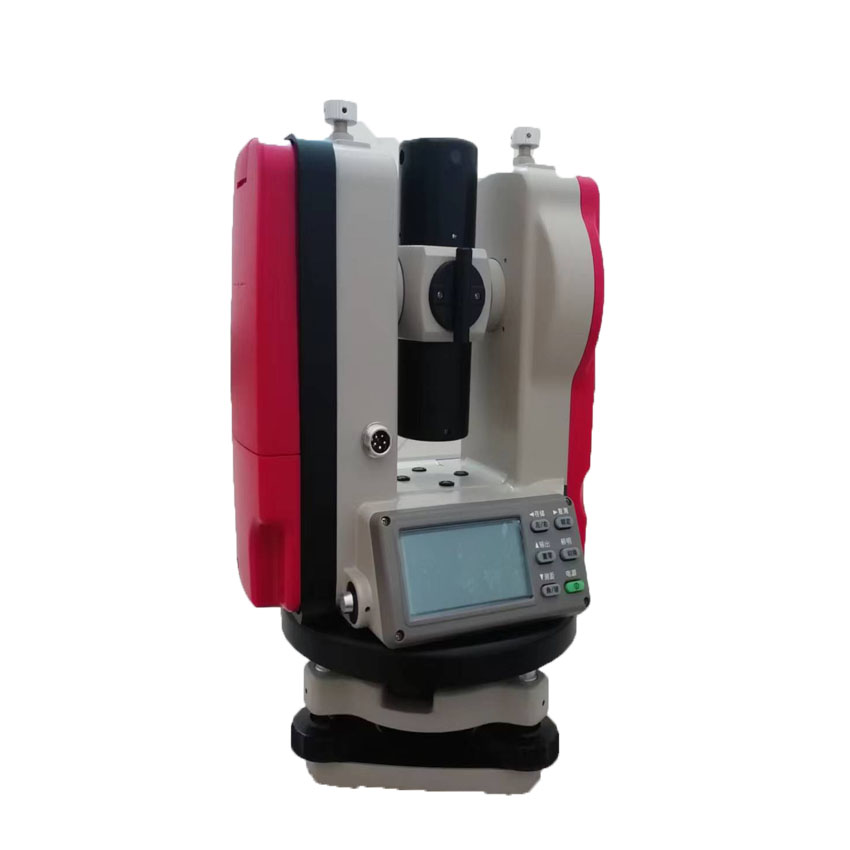

ZXL-5型激光隧道斷面檢測儀

ZXL-5型激光隧道斷面檢測儀采用德國進口的激光測距傳感器、遠程無線測控技術以及彩屏PDA顯示技術, 實現了全程無線控制測量，并且現場即可看到隧道的超、欠挖數據及測量的圖形等,回到辦公室把PDA與電腦連接,直接把測量數據拷貝到電腦中,再用功能強大的專業后處理軟件完成數據處理、繪圖打印報告等。

ZXL-5型技術參數：

● 檢測半徑： 0.2～100m

● 檢測精度： ±1mm

● 角度控制精度： 優于0.1°   ●角度分辨率：2″

● 檢測方位角范圍: 40°～320°

● 數據存儲：存儲數據至少100萬個斷面以上（可以任意擴展）；

● 檢測時間：測量一個斷面約1～2分鐘（每個斷面51個測量點）

● 定位方式：具有垂直向下激光定心(對中)功能

ZXL-5型主要功能:

● 遠程無線測控技術：采用遠程無線測控模塊實現全程無線控制測量，工作效率高；

● 現場顯示: 具有現場顯示超、欠挖數據及圖形的功能;

● 圍巖收斂：具有測量圍巖收斂功能；

● 土石方量計算功能

● 斷面測量：具有全自動快速測量隧道斷面功能；

● 任意測量：用戶可對當前斷面內的多個采樣點進行任意測量，測量數據自動保存；

● 斷面標識：用戶可以任意給測量斷面做標識,以方便查找和記憶；

● 打印報告：后處理軟件增加了直接輸出WORD和EXCEL格式的測量報告功能；

● 追加測量：可漏檢的采樣點進行補測量，測量數據自動追加到上個斷面數據中；

● 數據接口：采用了先進的USB接口，方便快捷；
