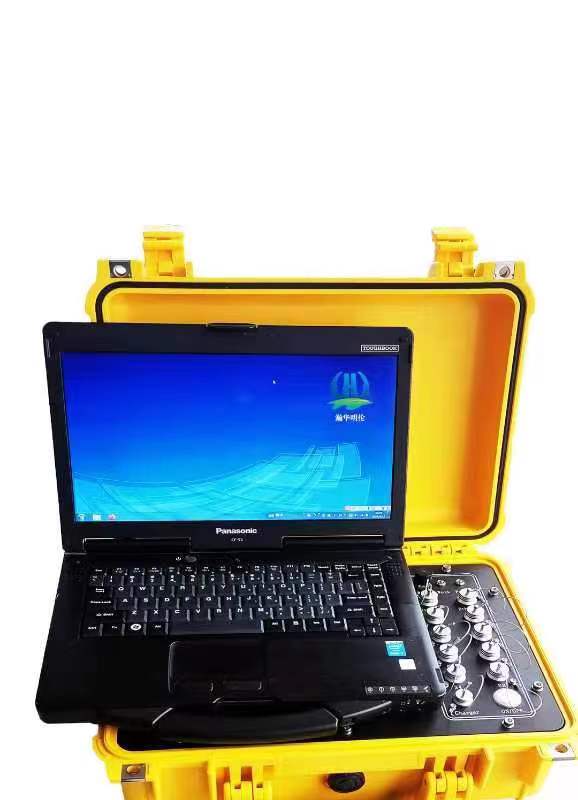

ML-300型三維隧道超前預報

產品簡介

本產品采用了地震波超前預報技術，滿足《公路工程物探規程》JTGT 3222—2020中關于超前地質預報參數測試設備的技術要求。

本產品主要應用于隧道開挖過程中探測掌子面前方地質構造的位置和產狀，并對前方圍巖進行評價，以保證隧道安全生產和工作量的準確評估。

本產品是國內外首個使用科學改進的拉東變換、波場分離、速度分析等數據處理方法，智能化的數據處理功能可以提高工作準確性，讓使用者能夠輕松掌握。

產品特性

1、可準確識別巖溶、采空區、孤石等多種地質異常體，適用于爆破、錘擊等多種震源，其中爆破震源能準確預報隧道掌子面前方200米范圍內的地質情況，錘擊震源能準確預報隧道掌子面前方100米范圍內的地質情況；

2、國內唯一一款在軟件算法中加入擬VSP技術的產品，在識別含水帶和溶洞方面，準確率優于國內外同類產品；

3、信號接收部分采用的是與進口通用的加速度三分量傳感器和專用保護套管，為保證測量效果，我公司還自主研發了清理探孔的專用探鏟和多功能調平器，跟國內外同類產品相比，大幅度提高了現場測量的準確性和便捷性；

4、數據處理軟件兼具一鍵式操作和分步操作功能，無需專業知識，也可輕松掌握。自動生成三維效果圖，對勘測結果的展示非常直觀、清晰。

檢測主機參數：

主機接收數據模塊具有良好的一致性；

通道數：24道；

前置放大：20dB（量程±1v）；

輸入阻抗：80kΩ；

A/D轉換：24位；

采樣間隔：0.010ms~1.0ms（7檔可選）；

采樣長度：2k~24k（5檔可選）；

動態范圍：144dB；

道間抑制比：90dB；

放大器內部噪音：1μV；

檢波器（三分量加速度傳感器）技術參數：

各道檢波器之間固有頻率相差：±5%；

各道檢波器之間靈敏度相差：±5%；

各道檢波器之間相位相差：＜0.5ms；

頻帶范圍：0.35Hz~8kHz；

失真度：＜0.1%；

最大橫向靈敏度比：±5%；

絕緣電阻：15MΩ；

最大允許加速：5g；

供電電壓：18~24V（DC）；

供電電流：4~20mA；

工作溫度：-40~120℃；

輸出阻抗：100Ω；

各地震記錄道之間的相位差：＜±0.5ms；

各地震記錄道之間的振幅差：＜±10%；

電纜技術參數：

道間絕緣電阻：15MΩ；

對地電阻：30MΩ；

觸發裝置技術參數：

觸發信號延遲時間：＜0.5ms；

起跳尖銳，振幅足以觸發儀器觸發儀器內計時電路。
