LA-580A立柱埋深檢測儀（升級版）

專利號：ZL 2022 2 1333854.8

測試對象與內容：

● 測試對象：埋置于土/混凝土中的鋼質護欄立柱

● 測試內容：長度、埋入深度

方法：

沖擊彈性波法：柱頭截面激發出脈沖信號，在立柱另一端發生反射，通過信號分析軟件計算出彈性波傳播時間，結合實際彈性波波速，得出埋入深度。通過采用本公司獨創的一系列自由振動及噪聲抑制技術、反射信號抽取技術，有效地克服了護欄立柱這樣的中空薄壁結構測試中的難題。

符合標準：

● 《鋼質護欄立柱埋深沖擊彈性波檢測儀》（GB/T 24967-2010）

● 《公路工程質量檢驗評定標準》（JTG F80/1-2017）

● 《公路護欄鋼質立柱埋深無損檢測規程》（DB13/T 2728-2018）

特點：

●主機采用多層電路設計原理實現了超小型、超輕便的結構，攜帶方便；

●操作快捷簡便，現場無需拔樁即可快速檢測；●測試范圍廣：最大測量深度可達10m；●主要元器件采用進口軍工級器件，可靠性高，耐久性強?！癫捎靡惑w式模具外殼，系統采用WIN10操作系統，8寸屏，分辨率1280*800，內存4G，存儲容量64G；

● 接口：USB接口（可使用特制接口線纜直接接U盤拷貝數據文件）；

組成：

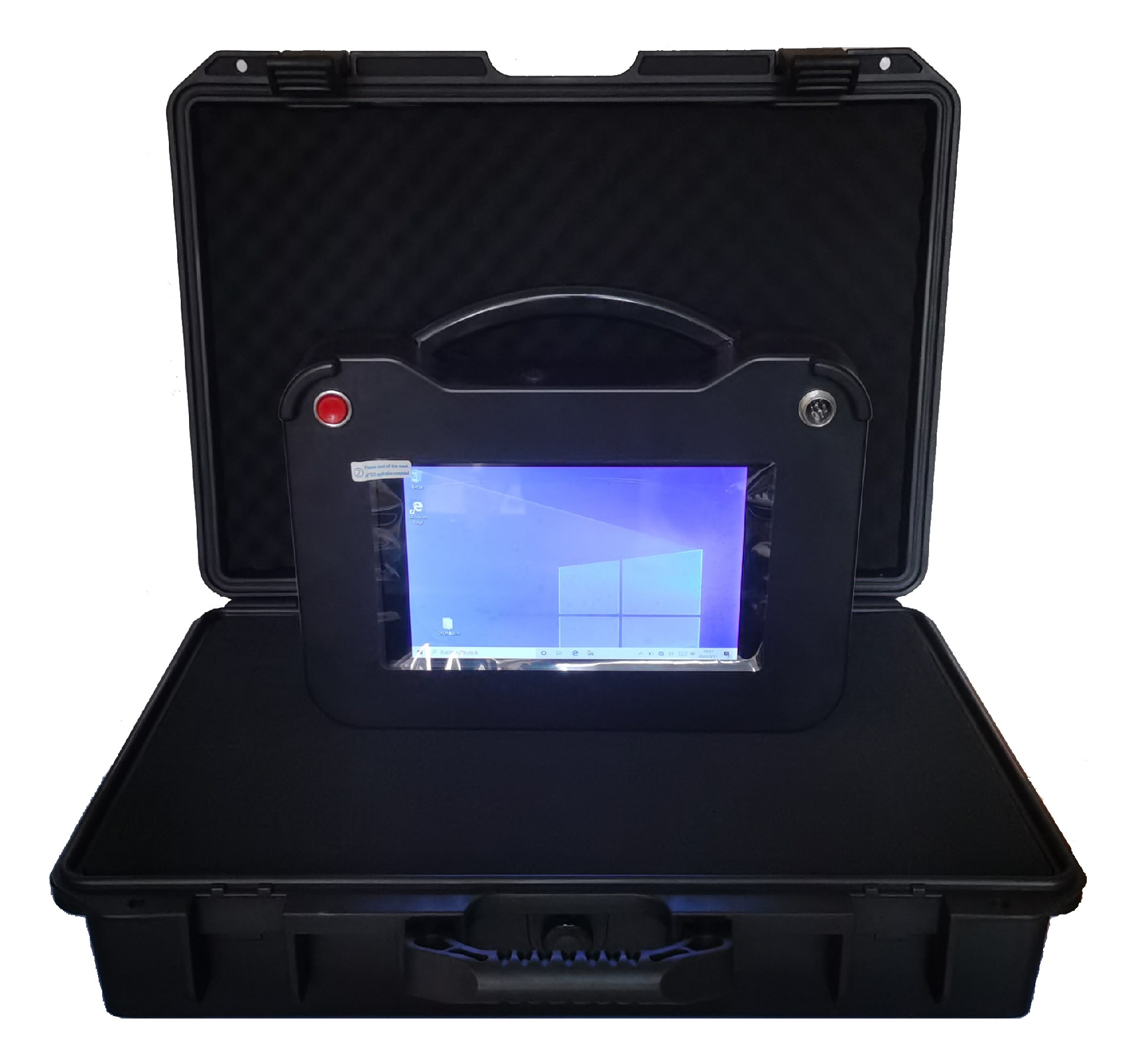

● ML-580A立柱埋深檢測儀（升級版）由測量主機、激振裝置（有線自動錘擊）及測量傳感器等組成。

● 標準配置：測量主機、測量傳感器、測量線纜、激振裝置（有線自動錘擊）、卷尺等。

技術參數：

● AD分辨率： 24位

● 采集頻率： 0～500KHz（可調）

● 分 辨 率： 小于1cm

● 測試范圍： 0.6m～7m

● 放大倍數： 多檔位可調（4檔可調）

● 噪聲處理： 平滑/LPF/BPF/HPF等

● 頻譜分析： FFT/相關分析等

● 環境溫度： -10℃～50℃

● 相對濕度： ≤90%RH

● 外形尺寸：主機：290mmX233mmX58mm
